Serie de máquinas de revestimiento conformado de precisión

iCoat-6

iCoat-6 Series

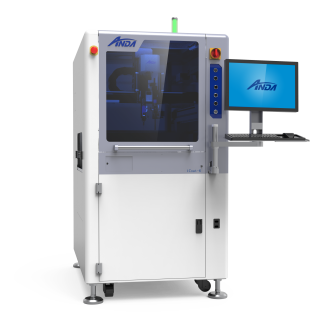

Máquina de recubrimiento conformada selectiva de alta precisión iCoat-6 con sistema de calentamiento de fluido de circuito cerrado

Pagina de Datos

Esta máquina de recubrimiento conformado selectivo de alta precisión ofrece un calentamiento de fluido de circuito cerrado que proporciona una viscosidad constante del fluido, incluso en suspensión de la máquina. El sistema de suministro de fluido recirculante ofrece una presión y temperatura de fluido estables, incluso en condiciones variables de producción y presión de aire entrante.



Especificaciones del sistema

Board Handling
Standard Work Area

X 360 x Y 450 x Z 100 mm

(X 14.71" x Y 17.71" x Z 3.93")

Maximum Components Height ± 90 mm (± 3.54") from PCB
PCB Edge Clearance 5mm (≥ 0.19")
Single Spray Width 2 – 30 mm (0.078" – 1.18")
Maximum Conveyor Width 460 mm (18.11")
Minimum Conveyor Width 50 mm (1.95")





Transmission System
Process Flow

L to R (Standard), R to L (Optional)

Conveyor Height 900 ± 20 mm (35.43" ± 0.79")
Conveyor Speed (XY) 2 - 13 m/min
Conveyor Width Adjustment Automatic (motorized)





Z Axis Configuration
Numbers of Valves

Dual valves configuration with fixed valves separation

Maximum Speed 800 mm/s
Repeatability ± 0.02 mm (± 0.0007")





Facility
Standard Footprint

L 900 mm x W 1300 mm x H 1675 mm

(L 35.43" x W 51.18" x H 65.94")

Weight 560 kg
Motor Power DC 24 V 69 W × 2
Air Sources 0.4 Mpa
Exhaust Requirement 15 m³/min
Input Power AC 220 V 50/60 Hz
Total Power 2.4 KW





Interface
Controller

IPC and motion control card

Software Anda user interface software with Windows 7
Programming Keyboard & mouse mode
Communications Protocol SMEMA
