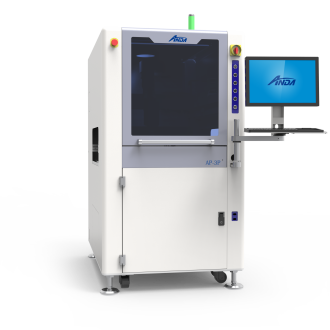

Sistema de tratamiento selectivo con plasma atmosférico
Característica y beneficios
El tratamiento con plasma elimina los contaminantes al tiempo que proporciona una modificación de la superficie que facilita la adhesión de diversos materiales de recubrimiento y/o adhesivos.
La serie AP-3P puede acoplarse con boquillas dobles en la parte TOP y BOTTOM, este equipo cuanta con 3 ejes de movimiento en cada lado top/bottom y puede operar simultáneamente en línea con máquinas de aplicación de conformal coating selectivo para lograr la máxima productividad y calidad.
Boquilla Cónica AD-SN1
Boquilla Cónica AD-SN2
Boquilla Cónica AD-SN3
Boquilla Cónica AD-SN4
Boquilla rotativa AD-RN40
Boquilla rotativa AD-RN50
Boquilla rotativa AD-RN60
Especificaciones del sistema
| Board Handling | |
| Standard Work Area |
X 450 × Y 450 mm (X 17.71" × Y 17.71") |
| Clearance Height | 3 - 15 mm (0.12" - 0.59") |
| RF Power | |
| Standard Wattage |
500W / 1000 W / 300 - 620 W |
| Frequency | 20 - 25 KHz |
| Transmission System | |
| Process Flow | L to R (Standard), R to L (Optional) |
| Conveyor Height | 900 mm ± 20 mm (35.43" ± 0.79") |
| Conveyor Speed (XY) | 2 – 13 m/min |
| Convey Width Adjustment | Manual |
| XYZ Axis Configuration | |
| Motor | Servo and Screw |
| Spray Nozzle |
Taper nozzles and rotary nozzles (Optional : Dual Plasma heads) |
| Maximum Moving Speed | 800 mm/s |
| Working Speed | 50 - 100 mm/s |
| Repeatability | ± 0.02 mm (± 0.0007") |
| Nitorgen Generator | Optional |
| Facility | |
| Standard Footprint |
L 900 × W 1300 × H 1672 mm (L 35.43" × W 51.18" × H 64.06" ) |
| Weight | 530 kg |
| Motor Power | DC 24 V 69 W × 2 |
| Air Source | 0.4 Mpa |
| Extraction | 5 m³/min |
| Input Power | AC 220 V 50/60 Hz 1 Phase |
| Interface | |
| Controller | IPC and motion controal card |
| Software | Anda user interface software with Windows OS |
| Programming | On-line vision programming |
| Communications Protocol | SMEMA |
