iCoat-5 Serie

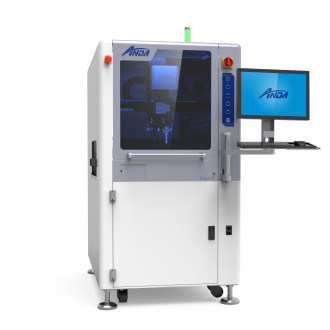

Máquina de recubrimiento conformado selectivo de alta precisión iCoat-5
iCoat-5 Es adecuada para PCBs panelizados, y/o altos requisitos de mezcla, flexibilidad de proceso y recubrimiento de área grande- Cuenta con la configuración de válvulas dobles, triples o cuádruples, tambien con una variedad de disposiciones de válvulas, se adapta a las necesidades de producción para los diferentes productos – Inspeccion selectiva de manera automática de conformal coating para verificar el resultado de la aplicación.
Especificaciones del sistema
| Board Handling | |
| Standard Work Area |
X 450 × Y 450 × Z 100 mm (X 17.71" × Y 17.71" × Z 3.93") |
| Maximum Components Height | ± 90 mm (± 3.54") from PCB |
| PCB Edge Clearance | ≥ 5mm (≥ 0.19") |
| Single Spray Width | 2 – 30 mm (0.078" – 1.18") |
| Maximum Conveyor Width | 460 mm (18.11") |
| Minimum Conveyor Width | 50 mm (1.95") |
| Transmission System | |
| Process Flow |
L to R (Standard), R to L (Optional) |
| Conveyor Height | 900 ± 20 mm (35.43" ± 0.79") |
| Conveyor Speed (XY) | 0.5 - 5 m/min |
| Conveyor Width Adjustment | Automatic (motorized) |
| Rotation | Optional |
| U Axis Configuration | |
| No. of Valves |
Dual valves configuration : Front dual valves tilt Triple valves configuration : Triple valves with front dual valve tilt configuration |
| Maximum Speed | 800 mm/s |
| Repeatability | ± 0.02 mm (± 0.0007") |
| Facility | |
| Standard Footprint |
L 900 mm x W 1300 mm x H 1675 mm (L 35.43" x W 51.18" x H 65.94") |
| Weight | 570 kg |
| Motor Power | DC 24 V 69 W × 2 |
| Air Sources | 0.4 Mpa |
| Exhaust Requirement | 15 m³/min |
| Input Power | AC 220 V 50/60 Hz |
| Total Power | 2.4 KW |
| Interface | |
| Controller |
Integrated microprocessor controllers |
| Software | Anda user interface software with Windows 7 |
| Programming | Keyboard & mouse mode |
| Communications Protocol | SMEMA |
